Ximăng pooclăng hỗn hợp bền sunphát là loại xi măng chuyên dùng, sử dụng cho các mội trường đòi hỏi có tính bền cao và có các tác nhân ăn mòn hóa học như môi trường nước biển, sunphát, a-xít, clo,..
Đặc biệt, loại ximăng này sử dụng rất tốt trong môi trường nước biển:
- Vùng thủy triều lên xuống, sóng đánh:

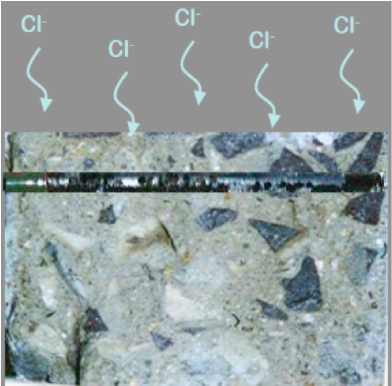

- Ăn mòn bêtông cốt thép gây ra bởi Cl-, H2O, O2 & CO2 làm cốt thép bị ăn mòn , trương nở thể tích làm nứt vỡ bêtông
- Ăn mòn & phá huỷ do vi sinh vật
- Vùng khí quyển ven biển: ăn mòn bêtông cốt thép gây ra do sự thay đổi của các chu kỳ khô, ẩm
- Thi công bêtông các đê đập ngăn mặn, các đê đập thủy lợi vùng đất và nước có phèn
Tiêu chuẩn kỹ thuật xi măng poóc lăng hỗn hợp bền sunphát:
Xi măng poóc lăng hỗn hợp bền sunphát được sản xuất theo 2 loại tiêu chuẩn TCVN và ASTM. Về cơ bản 2 tiêu chuẩn không khác nhau về tính chất kỹ thuật, chỉ khác nhau ở phương pháp thử.
|
Tên chỉ tiêu /
Characteristics
|
Đvt /
Unit
|
TCVN
7711:2013 |
ASTM
C1157 |
| Độ bền nén / Compressive strength |
|
|
|
| - 3 ngày / day |
Mpa |
≥ 18 |
≥ 11 |
| - 7 ngày / day |
- |
≥ 18 |
| - 28 ngày / day |
≥ 40 |
- |
| Độ nghiền mịn / Fineness test |
cm2/g |
|
|
| - Bề mặt riêng / Specific surface |
≥ 2800 |
- |
| Thời gian đông kết / Setting time |
|
|
|
| - Bắt đầu / Initial set |
phút/
min |
≥ 45 |
≥ 45 |
| - Kết thúc / Final set |
≤ 420 |
≤ 420 |
|
Thay đổi chiều dài của mẫu vữa trong dung dịch sulfate /
Length change of mortar exposed to sulfate solution
- 6 tháng / Month
|
% |
≤ 0,1 |
≤ 0,1 |
Đặc điểm nổi bật của xi măng poóc lăng hỗn hợp bền sunphát:
SDC nghiên cứu thành phần tỷ lệ nguyên vật liệu phù hợp, xi măng có độ mịn & thành phần hạt tối ưu: giảm tính thấm của vữa xi măng , giúp cho bêtông có cấu trúc đặc chắc, giảm mức độ thấm của bêtông giúp ngăn ngừa đồng thời cả 2 tác nhân ăn mòn do sun phát và ăn mòn do clo, tăng tuổi thọ của công trình.
Kết quả thử nghiệm tại SDC chứng minh:
Cùng ngâm mẫu vữa xi măng các loại khác nhau trong dịch sunphát cho thấy mẫu xi măng poóc lăng hỗn hợp bền sunphát có mức độ nở rất thấp, dưới ngưỡng cho phép (0.1% sau 6 tháng) so với 2 loại còn lại:
Thử mức độ thấm ion Clo qua mẫu bêtông mác 400MPa khi sử dụng cấp phối với các loại xi măng khác nhau, kết quả cho thấy mẫu bêtông sử dụng xi măng poóc lăng hỗn hợp bền sunphát có điện lượng truyền qua là thấp nhất (nghĩa là độ thấm ion Clo là tốt nhất ) so với các mẫu còn lại:
